簡易ドックレベラーEOD型 エアー式ドックレベラー
取り付けに場所をとらない
最小ドックレベラー
- 据え付け場所の占有面積が最小のドックレベラーです。
- 建物の壁に設ける押しボタン1つで操作でき、操作音も静かです。
- 機構がシンプルなためメンテナンスもほとんど必要ありません。
- 作動範囲はプラットフォームから上下12.5㎝。エアーバッグ、ガスケット金具などは一般洗剤で洗浄可能。
各称説明
- ❶リップヒンジ
- KELLEY®デザインの重厚なラグタイプのリップヒンジ採用で優れた耐久性。
- ❷リップ標準長さ380mm
- ❸ファンモーター
- 大容量で低圧のブロアーで空気を送ることによってリフト用エアーバッグが膨らみ、ランプを上下に作動。最大モーター圧約28KPaで適度な膨張を持続。
- ❹メンテナンス用バー
- メンテナンス時にリップとランプを上昇位置でキープ。
- ❺エアーバッグ
- 強化塩化ビニール加工のポリエステル繊維をRF溶着。−53℃〜93℃の温度下で性能の低下なく作動。20万回の耐久テスト済み。
- ❻ラミネートバンパー
- ランプ両側に専用ラミネートバンパーを標準装備。

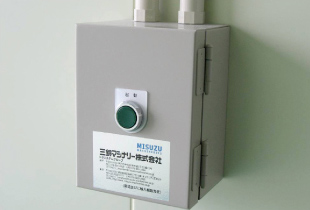

操作スイッチ押しボタン1つで簡単に操作。
全ての作業はトラック到着後に可能。
仕様
| 型式 | 機械寸法（mm） W（A）× L／W（B） |
通過荷重 （kg） |
|---|---|---|
| KA 6620 | 1676×675／2432 | 4,500 |
| KA 6630 | 1676×675／ 2432 | 6,750 |
| KA 7220 | 1829×675 ／2585 | 4,500 |
| KA 7230 | 1829×675 ／2585 | 6,750 |
| KA 7830 | 1981×675 ／2737 | 6,750 |
| KA 8430 | 2134×675 ／2890 | 6,750 |
適合運搬車
- フォークリフトトラック
- 台車、かご台車
- バッテリーウォーキーリフト
- ハンドパレットトラック
電気容量
AC100V 単相 50/60Hz 1.4KW
オプション
- リップ長さ430mm
- スチールバンパー
- リップテーパー加工
- グリーン塗装

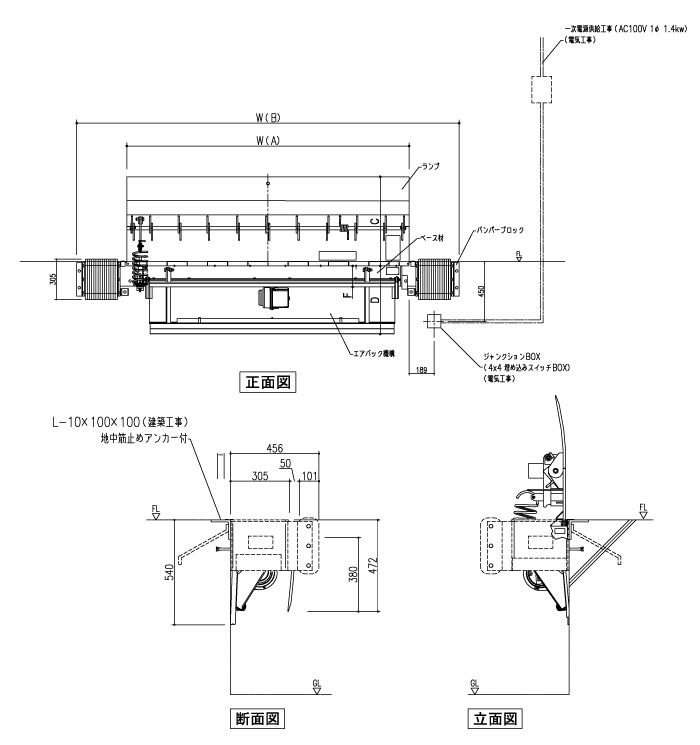

外形図
